隔膜閥詳細介紹及選型指南
作者：泰流科技（TKFM） 來源：TAMESON 發布時間：2024-04-19 09:33 瀏覽：

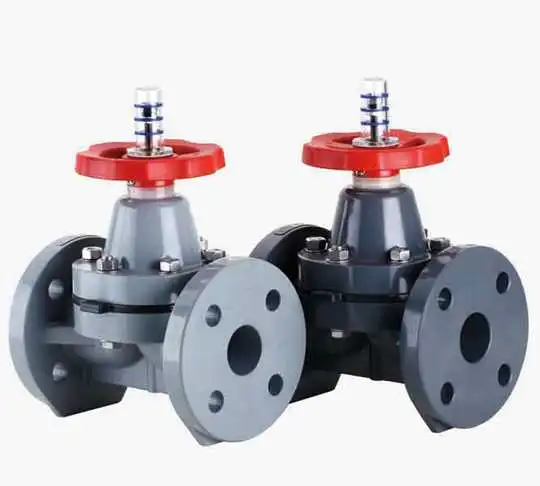

什么是隔膜閥？
隔膜閥使用柔性隔膜控制介質流，該隔膜上下移動以允許或阻止流動。隔膜閥還可以節流流體，控制其流量。這些閥門可以手動、電動或氣動驅動。隔膜閥相對簡單的設計可防止流體中顆粒（例如淤泥）的大量堆積，這意味著隔膜閥不易堵塞。因此，隔膜閥特別適用于泥漿介質。
隔膜閥具有以下主要部件：
隔膜閥的組件：手輪/手動執行器 (A)、閥桿 (B)、壓縮機 (C)、隔膜 (D)、閥蓋 (E) 和閥體 (F)。
執行器 (A)：手動隔膜閥具有用于執行操作的手輪。可以使用氣動和電子執行器代替手輪。
閥桿 (B)：閥桿將執行器連接至壓縮機。執行器上下移動閥桿，從而上下移動壓縮機。
壓縮機(C)：壓縮機為盤形。它將閥桿連接到隔膜并分配閥桿的力以改善節流和控制。
隔膜 (D)：隔膜是一個橡膠盤，它上升以允許流動，降低到閥座以阻止流動。
閥蓋 (E)：閥蓋用螺栓固定在閥體上。它可以保護閥桿和填料免受環境影響。正常工作的隔膜閥的閥蓋不會與介質相互作用。
閥體（F）：流經閥門的介質流經閥體。閥體的容積決定了閥門全開時的流量。
工作原理
隔膜閥使用彈性體或塑料隔膜來控制通過閥門的流量。隔膜閥是多回轉閥門，這意味著閥桿必須旋轉大于 360°，閥門才能完全打開或關閉。啟動時，隔膜朝向或遠離閥座移動。隔膜從閥座抬起的量控制流量。當隔膜關閉時，其邊緣壓在閥座的邊緣上，并且隔膜的其余部分變形。隔膜的形狀在變形時與閥座底部完美貼合并形成緊密密封。
類型
隔膜閥主要有兩種類型：堰式隔膜閥和直通/全通口隔膜閥。
堰式隔膜閥
堰式隔膜閥在閥體中心有一個凸起的脊（堰）。隔膜壓在脊上以形成密封。由于這個脊，閥門完全關閉的行程距離更短，這對隔膜施加的壓力更小。該隔膜閥適用于控制低流量（真空）和高流量。缺點是閥門上的壓降增加。
全通徑隔膜閥
對于全通徑隔膜閥，隔膜密封到閥座底部。沒有堰阻礙流動。因此，全通徑隔膜閥的壓降較低。這些閥門更適合高流量應用。缺點是密封過程對隔膜造成更多磨損。
材料
隔膜閥有多種材料可供選擇，使其適合多種應用。由于閥體和隔膜材料與介質接觸，因此詳細了解材料耐受性非常重要，這在我們的材料耐化學性指南中。
閥體材料
閥體的典型材料有 PVC、不銹鋼、黃銅、青銅和鑄鐵。該材料應能承受環境和流經其中的介質。例如，不銹鋼通常被選擇用于需要無菌條件的應用（例如食品和飲料）。
隔膜材料
隔膜的材料具有柔韌性，使閥門能夠正確操作。可用于隔膜的材料限制了閥門可以運行的最高溫度。
三元乙丙橡膠：三元乙丙橡膠耐腐蝕，與堿和醇相容。它不適用于石油產品。該材料的工作溫度范圍為 -6 °C 至 110 °C（-20 °F 至 230 °F）。
PTFE： PTFE 隔膜還具有很高的耐腐蝕性，并且具有更寬的溫度范圍：-184 °C 至 1650 °C（-300 °F 至 3000 °F）。
丁基橡膠：丁基橡膠隔膜的透氣性較差。這使得它們更適合氣體介質應用。其溫度范圍為 -20 °C 至 120 °C（-4 °F 至 248 °F）。
丁腈橡膠：丁腈橡膠隔膜適用于石油基介質應用。其溫度范圍為 -25 °C 至 56 °C（-40 °F 至 134 °F）。
選型指南
為確保隔膜閥具有最佳性能、可靠性和使用壽命，請注意以下標準：
介質：了解介質的腐蝕性以確定閥體和隔膜選擇哪種材料。
溫度：確保隔膜的材料能夠承受應用的最低和最高溫度。
流量：選擇能夠提供應用所需流量的閥門尺寸和樣式。
驅動
手動：經濟有效地直接控制隔膜位置。
氣動：需要壓縮空氣并提供快速響應時間。
電動：需要電力并提供非常高的精度。
的優點和缺點
隔膜閥有幾個優點和缺點。
優點
無泄漏：隔膜保護閥門的大部分免受介質影響，因此閥桿上不需要填料和壓蓋。除非隔膜破裂，否則泄漏只會發生在連接點處，而不會通過閥桿發生。
污染控制：流經閥門的介質僅與閥體和隔膜相互作用，因此對材料選擇有更多控制以防止污染。
流量控制：隔膜閥在很寬的流量范圍內具有出色的流量控制特性。
腐蝕性介質：隔膜閥特別適用于腐蝕性、粘性和磨蝕性介質。它們與漿料配合良好。
維護簡單：無需將閥門與系統斷開，即可將隔膜從閥體上拆下。當需要更換隔膜時，這是有利的。
缺點
壓力和溫度限制：大多數隔膜材料都有有限的壓力和溫度范圍，這控制著閥門的總體額定值。
隔膜更換：該閥門的隔膜相對容易磨損，與其他類型的閥門相比，需要更頻繁的閥門維護。
驅動速度較慢：由于隔膜閥是多回轉閥，因此其響應時間比其他閥門類型（例如球閥和蝶閥）更慢。
常見問題解答
隔膜閥用在什么地方？
隔膜閥可以處理含有固體顆粒的液體。此外，它們還用于食品和制藥行業。介質和閥門部件之間幾乎沒有相互作用。
隔膜閥如何工作？
驅動閥門會升高或降低隔膜。籌集的金額決定流量。隔膜在閥座上形成緊密密封以關閉閥門。
